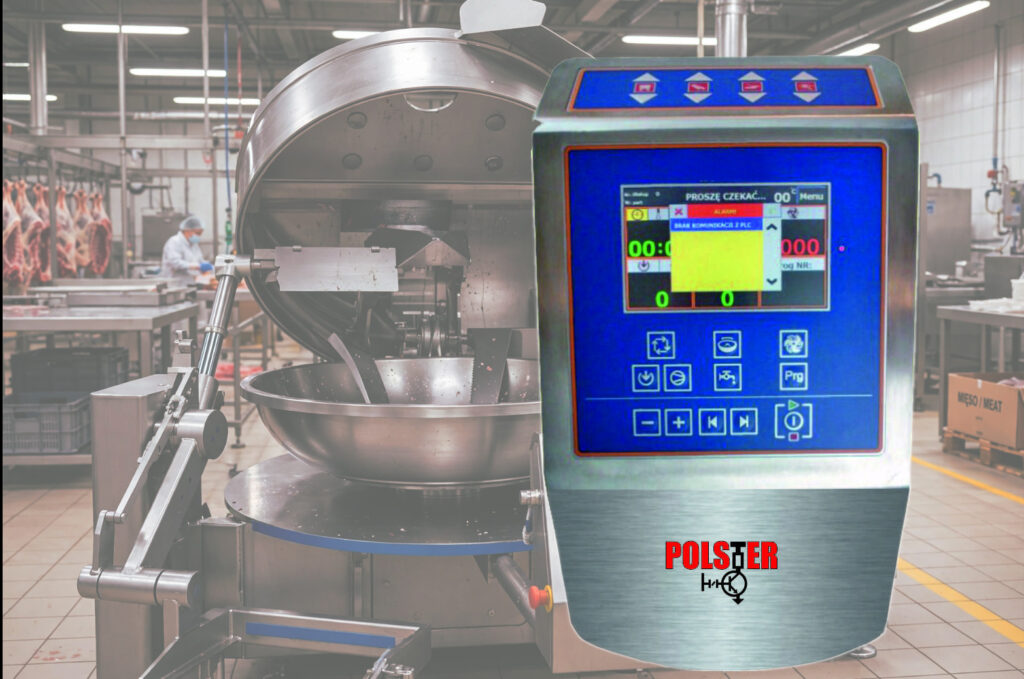

Panel do kutra
Panel operatorski do kutrów dla producenta maszyn spożywczych. -dotykowy wyświetlacz LCD TFT o przekątnej 7 cali -wbudowane przyciski do nawigacji, przyciski sterowania funkcjami PLC -obsługa 3 slavów w sieci Modbus RTU ( panel jest Masterem) -obsługa złożonych receptur i alarmów -możliwość przełączania trzech języków online -slot na kartę SD -mini USB -możliwość obsługi Ethernet
Sterowanie filtrowentylacją
Projekt układu sterowania filtrowentylacją, dostosowany do kryteriów wojskowych. Obudowa z płytą ze stali kwasoodpornej. -pomiar ciśnienia powietrza atmosferycznego -pomiar przepływu powietrza przez rurociąg -pomiar temperatury ( PT100) -pomiar prądu 4-20mA -8 wejść cyfrowych -6 wyjść przekaźnikowych -temperatura pracy -20+70°C
Sterowanie masownicy
Cała rodzina paneli operatorskich i sterowników do masownic dla firmy – producenta maszyn do przemysłu spożywczego. -front panelu z blachy kwasoodpornej -obudowa tylny IP67 -wbudowana membrana wentylacyjna -interfejs Modbus RTU ( RS485) -montaż za pomocą zewnętrznych szpilek
pulpit sterowniczy ster strumieniowy
Projekt zrealizowany w ramach projektu Innowacyjnego steru strumieniowego CPP w układzie tandem. Pulpit sterowniczy do budowy steru strumieniowego CPP w układzie przeciwzbieżnym. Pracuje wewnątrz jednostki pływającej.
Sterowanie klimatyzacją
Projekt układu sterowania klimatyzacją, dostosowany do kryteriów wojskowych. Panel z płytą czołową ze stali kwasoodpornej, w komplecie ze sterownikiem. Stosowany w pojazdach gąsiennicowych.
Układ sterowania oblewarki cukierniczej
Układ sterowania oblewarki cukierniczej Układ sterowania oparty jest na komponentach firmy OMRON. Jednostką logiczna jest sterownik PLC: CP1L komunikujący się bezpośrednio z panalem NB7W poprzez sieć EtherNet. Maszyna wyposażona jest w dwa przetworniki temperatury do monitorowania i regulacji temperatury masy oraz wody. -Falownik serii 3G3 MX2… – taśma przód-tył (0mHz-50mHz) -grzałka (PWM) Sterowanie pozostałymi komponentami odbywa się […]
Układ sterowania automatycznego załadunku-wyładunku pieców
Układ sterowania automatycznego załadunku-wyładunku pieców Układ sterowania oparty jest całkowicie na komponentach firmy OMRON. Jednostką logiczna jest sterownik PLC: NX102 komunikujący się za pomocą sieci EtherNet z panelem operatorskim: NB10W wizualizującym aktualne parametry pracy. Zdalny monitoring,diagnostyka jak i aktualizacja programów maszyny odbywa się przez internet za pomocą tunelu VPN. Nad bezpieczeństwem układu czuwa sterownik NX-SL3300. Stabilną komunikację […]
Układ sterowania miesiarki
Układ sterowania miesiarki oparty jest na komponentach firmy OMRON oraz dedykowanym panelu operatorskim firmy POLSTER. Stworzyliśmy panel współpracujący ze sterownikiem PLC. Jednostką logiczna jest sterownik PLC: CP1L komunikujacy się za pomocą protokołu HOST LINK z panelem operatorskim: S44v4 wizualizującym aktualne parametry pracy -wyświetlanie wykresów parametrów dot. obecnie wykonywanego programu Budowa oraz zakres pracy maszyny pozwalają […]
Układ sterowania młyna kulowego
Układ sterowania oparty jest na komponentach firmy OMRON. Jednostką logiczna jest sterownik PLC: CP1L komunikujący się bezpośrednio z panelem NB7W poprzez sieć EtherNet. Maszyna wyposażona jest w dwa przetworniki temperatury do monitorowania i regulacji temperatury masy oraz wody. -Falownik serii 3G3 MX2… – ruch mieszadła (0mHz-50mHz) – grzałka (PWM) Sterowanie pozostałymi komponentami odbywa się za pomocą […]
Układ sterowania krajalnicy tarczowej
Sterowanie krajalnicą tarczową. Układ sterowania oparty jest na komponentach firmy OMRON. Jednostką logiczna jest sterownik PLC: CP1L komunikujacy się bezpośrednio z panalem NQ3 za pomocą protokołu Host Link. Maszyna wyposażona jest w dwa servo napędy. -Servo napęd serii R88D-GP… – podajnik chleba -Servo napęd serii R88D-GP… – nóż tarczowy
